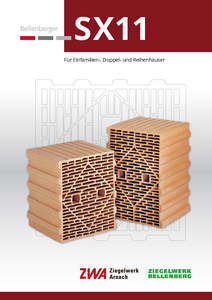

Bellenberger SX 11

Massive Qualität.

  • Ökologisch vernünftig für Einfamilien-/Doppel- und Reihenhäuser
  • Planziegel mit mörtelfreier Stoßfugenverzahnung
  • Zulässig zur Verwendung in allen Erdbebenzonen








Verarbeitungs-Hinweis für Bellenberger SX 11: Wir empfehlen die Verarbeitung mit dem deckelnden VD Planziegel-Bausystem.
Zugelassene Verarbeitung: VD-System / TW = Tauchen bzw. Walzen.
Zulässig zur Verwendung in Erdbebenzonen: 0 + 1 + 2 + 3.

Grundwerte

Produkt Bellenberger SX11
Wärmeleitfähigkeit λR 0,12 W/mK
Rohdichteklasse 0,60 kg/dm³
Druckfestigkeitsklasse 6
Zul. Druckspannung ƒk 2,7 MN/m²
Feuerwiderstandsklasse F 30-A (REI 30)
Zulassungsnummer Z-17.1-628
Art.-Nr. Abmessungen in mm Gewicht ca. kg/Stück Stück/ Palette Stück/ m² Stück/ m³
757 247 x 240 x 249 8,8 60 16,2 67,5
Art.-Nr. Abmessungen in mm Gewicht ca. kg/Stück Stück/ Palette Zusatz
754 123 x 300 x 249 6,2 72
755 175 x 300 x 249 7,6 63 Eckziegel
756* 123 x 365 x 249 9,0 64
745* 240 x 365 x 249 15,0 40
777* 123 x 425 x 249 9,6 42
744* 240 x 425 x 249 17,5 30
780 300 x 425 x 249 20,5 24 Eckziegel
761 123 x 490 x 249 10,0 60
Ergänzungsziegel mit einseitig glatter Außenfläche finden Anwendung bei Außenecken, Fensterlaibungen und Pfeilermauerwerk. * Lochgeometrie für eine sicherere Fenstermontage optimiert. Einbruchhemmung Widerstandsklasse RC2, RC3
Werte zur statischen Berechnung
Rechenwert Eigenlast KN/m³ 7,0
Druckfestigkeit im Mittel N/mm² 7,5
Charakt. Wert der Druckfestigkeit ƒk MN/m² 2,7
Endkriechzahl φ∞= eK∞/e 1,0
Endwert der Feuchtedehnung mm/m 0
Wärmedehnungskoeffizient aτ 10-6/K 6
Wandstärke mm 240
Wärmeleitfähigkeit λR W/mK 0,12
Wärmedurchgangskoeffizient W/m²K 0,44
mit 20 mm Leichtputz (λR=0,25) und 15 mm Gipsputz (λR=0,51)
Wärmespeicherfähigkeit KJ/(m²)K 144

Ziegelwerk Bellenberg - ThermoPlan SX11 Planziegel 24,0 cm, (ausschreiben.de)


Ausschreibungstexte für alle Ziegelprodukte kostenlos zum Download auf  AUSSCHREIBEN.DE .

Freie Suche mit intelligenter Vorschlagsliste, Export in 9 Datenformaten,
Import der Texte direkt in AVA-, CAD- oder Handwerker-Software.
