Bellenberger MZ75-G
Das Optimum für energieeffizientes Bauen.
- Wirtschaftlicher mehrgeschossiger Wohnungsbau
- Der neue Maßstab für alle Förderrichtlinien
- Mit kompakter Wämedämmung aus Mineralwolle - geschützt im Ziegel
- Nachhaltiger ökologischer Baustoff
Anwendungsbereich: Einfamilien-/Doppel-/Reihen-/Mehrfamilienhäuser.
Nach Zulassung Z-17.1-1197 ist das deckelnde VD Planziegel-Bausystem zwingend vorgeschrieben.
Zulässig zur Verwendung in Erdbebenzonen: 0 + 1 + 2 + 3.
Grundwerte
| Produkt | Bellenberger MZ75-G |
| Wärmeleitfähigkeit λR | λR = 0,075 W/mK |
| Rohdichteklasse | 0,70 kg/dm³ |
| Festigkeitsklasse | 12 |
| Zul. Druckspannung ƒK | 3,9 MN/m² |
| Feuerwiderstandsklasse | F 90-A (REI-M 90) |
| Zulassungsnummer | Z-17.1-1197 |

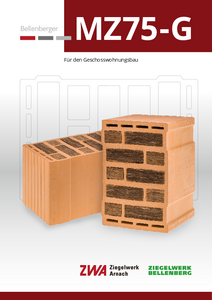

Download Produktflyer
| Art.-Nr. | Abmessungen in mm | Gewicht ca. kg/Stück | Stück/ Palette | Stück/ m² | Stück/ m³ |
| 387 | 248 x 300 x 249 | 13,1 | 45 | 16,2 | 54,0 |
| 388 | 248 x 365 x 249 | 16,9 | 40 | 16,2 | 44,4 |
| 389 | 248 x 425 x 249 | 19,7 | 30 | 16,2 | 38,1 |
Ergänzungsziegel
| ArtikelNr. | Abmessungen in mm | Gewicht ca. kg/Stck | Stück/ Palette | Füllung | Zusatz |
| 533* | 123 x 300 x 249 | 7,4 | 72 | GW | |
| 549 | 175 x 300 x 249 | 8,6 | 60 | GW | Eckziegel |
| 507* | 123 x 365 x 249 | 8,6 | 64 | GW | |
| 585* | 248 x 365 x 249 | 15,9 | 40 | GW | |
| 563* | 123 x 425 x 249 | 9,8 | 54 | GW | |
| 571* | 248 x 425 x 249 | 19,5 | 30 | GW | |
| 428* | 123 x 490 x 249 | 11,3 | 60 | GW |
Höhenausgleichsziegel
| Art.-Nr. | Abmessungen in mm | Gewicht ca. kg/Stck | Stück/ Palette | Stück/lfm |
| 38712 | 248 x 300 x 123 | 6,6 | 90 | 4 |
| 40512 | 248 x 365 x 123 | 8,5 | 80 | 4 |
| 40612 | 248 x 425 x 123 | 9,9 | 60 | 4 |
| Wandstärke | mm | 365 |
| Rechenwert Eigenlast | KN/m³ | 8 |
| Druckfestigkeit im Mittel | N/mm² | 15 |
| Grundwert zul. Druckspannung σ0 | MN/m² | 1,45 |
| Charakt. Wert der Druckfestigkeit ƒk | MN/m² | 3,9 |
| Endkriechzahl | φ∞= eK∞/e | 1 |
| Endwert der Feuchtedehnung | mm/m | 0 |
| Wärmedehnungskoeffizient | aτ 10-6/K | 6 |
| Wandstärke | mm | 300 | 365 | 425 | |
| Wärmeleitfähigkeit | λR | 0,075 | 0,075 | 0,075 | |
| Wärmedurchgangskoeffizient | W/m²K | 0,24 | 0,20 | 0,17 | |
| mit 20 mm Leichtputz (λR=0,25) und 15 mm Gipsputz (λR=0,51) | |||||
| Wärmespeicherfähigkeit | KJ/(m²)K | 210 | 256 | 298 |
| Wandstärke | mm | 300 | 365 | 425 | |
| Bewert. Schalldämm-Maß Rw,Bau,ref 1) | dB | 48,2 | 50,2 | 50,4 | |
Ziegelaußenmauerwerk aus Bellenberger ThermoPlan® MZ75-G nach (Zulassung Z-17.1-1197) Wärmeleitfähigkeit λR = 0,075 W/mK, Rohdichteklasse 0,70 kg/dm³, Festigkeitsklasse 12, zulässige Druckspannung σ0 (fk) = 1,45 (3,9) MN/m² liefern und nach Planunterlagen und Angabe der Bauleitung gemäß DIN EN 1996-1/-2, einschließlich erforderlicher Ergänzungs- und Ausgleichsziegel herstellen.
Verarbeitung ausschließlich vollflächig deckelnd mit dem VD Planziegel-Bausystem.
Wanddicke 36,5 cm: ................ m² á ..............€/m² .................€
