Arnacher Beton-Elementdecke

Die Arnacher Beton-Elementdecke ist ein großflächiges, stahlbewehrtes Fertigteil, das werksseitig in höchster Qualität nach Ihren Planvorgaben elementiert und gefertigt wird. Unsere Beton-Elementdecke bietet die konstruktiven Vorteile vorgefertigter Bauteile, ohne architektonische Freiheiten einschränken zu müssen. Technische Einbauteile, wie beispielsweise Komponenten zur Elektroinstallation oder Treppenauflager werden im Werk maßgenau integriert. Die Untersicht ist Sichtbeton.

Die gleichbleibende Qualität wird durch Einsatz modernster Technologien gewährleistet.
Die Arnacher Beton-Elementdecke ersetzt die konventionelle Stahlbeton-Massivdecke.

Die Elementdecke ist 4-5 cm dick und wiegt etwa 120 kg/m².
Die Größe der Arnacher Beton-Elemente wird von der Tragfähigkeit des Baustellenkrans und der Transportmöglichkeit bestimmt.
In der Praxis hat sich eine Elementbreite von 2,20m als besonders wirtschaftlich erwiesen.

  • Hochwertige, stahlbewehrte Elemente aus Werksfertigung
  • Schnelle Montage per Baukran
  • Untersicht glatt und tapezierfähig
  • Aussparungen und Installationsöffnungen nach Plan integriert
  • Geringer Schalungsaufwand
  • Schnell, sicher, kostensparend



Leuchten und Lautsprecher gibt es viele. Für alle gibt es HaloX®.

Für die Verarbeitung in der Werksfertigung ist das System HaloX® einteilig ausgeführt. Zum einfachen Ausrichten auf dem Schaltisch dienen Markierungen am Gehäuse. Die Gehäuse mit bereits vormontierter Mineralfaserplatte können einfach aufgeklebt werden und lassen sich nach dem Aufkleben auf dem Schaltisch noch um 360° ausrichten. Für die Magnetbefestigung sind Gehäuse mit vormontierten Frontteilen zur Aufnahme des Magneten (Art.-Nr. 1299-67) verfügbar. Verlegetoleranzen, die bei der Montage von Plattenelementen entstehen können, werden über die Gehäusegröße in Verbindung mit einer variablen Ausschnittsfläche ausgeglichen. Aufgrund der kompakten Abmessungen der Gehäuse kann die Bewehrung einfach um das Gehäuse platziert werden. Für Leuchten oder Lautsprecher mit höheren Einbautiefen >= 110 mm kann der Einbauraum der HaloX®-Gehäuse nachträglich noch auf der Ortbetonbaustelle mit Verlängerungsringen erhöht werden. Die Verrohrung auf der Ortbetonbaustelle erfolgt werkzeuglos für Rohre M20/M25 ohne innenseitiges Kürzen der Rohre.



  • Für Plattendecken und Wandelemente in der Werksfertigung
  • 2 Gehäusegrößen mit und ohne Tunnel
  • Einteilige Gehäuse mit integrierter Mineralfaserplatte zur einfachen Klebebefestigung
  • Einteilige Gehäuse mit Kunststoffplatte zur Magnetbefestigung
  • Werkzeuglose Öffnungstechnik für Rohre M20/M25
  • Ausgleich von Verlegetoleranzen auf der Betonbaustelle
  • Optimales Thermomanagement aufgrund maximaler Kontaktfläche zum Beton



Betoneinbaugehäuse HaloX® mit integrierter Mineralfaserplatte

Betoneinbaugehäuse HaloX® zum einfachen ausrichten und fixieren auf dem Schaltisch

Verlegetoleranzen der Plattenelemente können über die Universalfrontteile ausgeglichen werden.

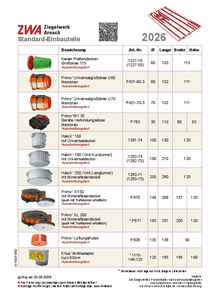

Die Plattendecken-Einbauteile wie Dose, Deckenauslass oder Lüftungshülse für die werksseitige Installation in unsere Elementdecken. Die Einbauteile sind bereits Bestandteil der Decken, wenn sie die Baustelle erreichen und ermöglichen eine schnelle Leerverrohrung vor Ort.

Plattendecken-Großdose Schraubdeckel für Rohranschluss

Deckenauslass für KRFG-Rohre max. Aufhängelast 50 N (5 kg)

Großrohr-Deckendose für Plattendecken bis 6,5 cm mit M5 Gewindebuchse (Traglast 10kg) für Deckenhaken

Lüftungshülse Ø 125 mm für d​​​​​irekten Anschluss von Standardlüftungen
