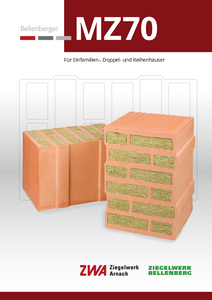

Bellenberger MZ70

Das Optimum für energieeffizientes Bauen.

  • Geeignet für Einfamilien-, Doppel- und Reihenhäuser
  • Kompakte Wärmedämmung – nachhaltig geschützt im Mauerwerk
  • Wohngesunder ökologischer Baustoff








Anwendungsbereich: Einfamilien-/Doppel-/Reihenhäuser.
Verarbeitungs-Hinweis für Bellenberger MZ70: Nach Zulassung Z-17.1-1196 ist das deckelnde VD Planziegel-Bausystem zwingend vorgeschrieben.
Zulässig zur Verwendung in Erdbebenzonen: 0 + 1 + 2 + 3.

Grundwerte

Produkt Bellenberger MZ70
Wärmeleitfähigkeit λR 0,070 W/mK
Rohdichteklasse 0,60 kg/dm³
Festigkeitsklasse 8
Zul. Druckspannung ƒK 2,2 MN/m²
Feuerwiderstandsklasse F 90-A (REI-M 90)
Zulassungsnummer Z-17.1-1196
Artikel- Nr. Abmessungen in mm Gewicht ca. kg/Stück Stück/Palette Stück pro m² Stück pro m²
818 248 x 240 x 249 8,5 80 16,2 67,5
803 248 x 365 x 249 13,0 40 16,2 44,4
804 248 x 425 x 249 15,1 30 16,2 38,1
Artikel-Nr. 805 Verfügbarkeit bitte anfragen

MZ60 | MZ65 | MZ70 Ergänzungsziegel

Ergänzungsziegel

ArtikelNr. Abmessungen in mm Gewicht ca. kg/Stück Stück/ Palette Füllung Zusatz
527* 123 x 300 x 249 5,3 72 GW
528 175 x 300 x 249 7,5 60 GW Eckziegel
529* 123 x 365 x 249 6,4 64 GW
540* 248 x 365 x 249 13,0 40 GW
541* 123 x 425 x 249 7,5 54 GW
567* 248 x 425 x 249 15,1 30 GW
532* 123 x 490 x 249 8,6 48 GW

Ergänzungsziegel mit einseitig glatter Außenfläche finden Anwendung bei Außenecken, Fensterlaibungen und Pfeilermauerwerk. * Lochgeometrie für eine sicherere Fenstermontage optimiert. Einbruchhemmung Widerstand RC2, RC3

Höhenausgleichsziegel

Art.-Nr. Abmessungen in mm Gewicht ca. kg/Stück Stück/ Palette Stück/lfm
45012 248 x 300 x 123 5,3 90 4
45212 248 x 365 x 123 6,4 80 4
45312 248 x 425 x 123 7,5 60 4

Weitere Höhen auftragsbezogen auf Anfrage
Werte zur Statischen Berechnung
Rechenwert Eigenlast 7,0 KN/m³
Druckfestigkeit im Mittel 10 N/mm²
Grundwert zul. Druckspannung σ0 0,84 MN/m²
Charakt. Wert der Druckfestigkeit ƒK 2,2 MN/m²
Endkriechzahl φ∞= eK∞/e   1,0
Endwert der Feuchtedehnung 0 mm/m
Wärmedehnungskoeffizient aτ 10-6/K   6
Wandstärke mm 240 365 425
Wärmeleitfähigkeit λR W/mK 0,070  0,070 0,070
Wärmedurchgangskoeffizient W/m²K 0,27 0,18 0,16
mit 20 mm Leichtputz (λR=0,25) und 15 mm Gipsputz (λR=0,51)
